UBT-D05-U02 — стоечный аккумулятор LiFePO₄ 25,6 В 200 А·ч (5,12 кВт·ч)

UBT-D05-U02 — профессиональный модульный аккумулятор для систем накопления энергии, выполненный в стандартном стоечном форм-факторе (Rack-mounted). Модель предназначена для автономных солнечных электростанций, резервного электроснабжения, телекоммуникационного оборудования, серверных, коммерческих объектов и систем бесперебойного питания.

Несмотря на компактные размеры, аккумулятор обладает внушительной ёмкостью 200 А·ч и способен накапливать 5120 Вт·ч (5,12 кВт·ч) энергии. Благодаря низкому рабочему напряжению 25,6 В модель отлично подходит для автономных систем, рассчитанных на напряжение 24 В.

Главной особенностью серии является модульная конструкция. Аккумуляторы могут объединяться между собой в единый накопительный комплекс. При необходимости допускается установка до 15 модулей в одну систему без использования стандартного серверного шкафа: аккумуляторы крепятся друг к другу, образуя единую башню хранения энергии.

При максимальной конфигурации из пятнадцати модулей суммарный запас энергии достигает:

76,8 кВт·ч.

Основные преимущества UBT-D05-U02

напряжение 25,6 В;

высокая ёмкость 200 А·ч;

запас энергии 5,12 кВт·ч;

безопасная технология LiFePO₄;

более 6000 циклов заряда-разряда;

срок службы более 10 лет;

поддержка RS485, RS232 и CAN;

интеллектуальная система управления BMS;

возможность объединения до 15 модулей;

компактные размеры;

возможность монтажа без серверного шкафа;

совместимость с большинством современных инверторов;

высокая пожаробезопасность;

сертификаты CE, UN38.3 и MSDS.

Подробное описание технических характеристик

Номинальное напряжение — 25,6 В

Аккумулятор рассчитан на работу в системах постоянного тока напряжением 24 В.

Напряжение 25,6 В достигается за счёт последовательного соединения восьми литий-железо-фосфатных элементов.

Конфигурация аккумулятора:

8S2P.

Это означает:

• 8 элементов соединены последовательно;
• 2 элемента соединены параллельно.

Такая схема обеспечивает высокую ёмкость при компактных размерах.

Ёмкость — 200 А·ч

Ёмкость 200 А·ч означает, что аккумулятор способен:

• отдавать 20 А в течение 10 часов;
• отдавать 40 А в течение 5 часов;
• отдавать 100 А в течение 2 часов;
• отдавать 200 А в течение 1 часа.

Фактическое время работы зависит от нагрузки, температуры окружающей среды и режима эксплуатации.

Запас энергии — 5120 Вт·ч (5,12 кВт·ч)

Полный запас энергии составляет:

25,6 В × 200 А·ч = 5120 Вт·ч.

Этого достаточно, например, для питания:

• холодильника;
• освещения дома;
• насосного оборудования;
• компьютеров;
• телевизоров;
• системы видеонаблюдения;
• газового котла;
• бытовой техники.

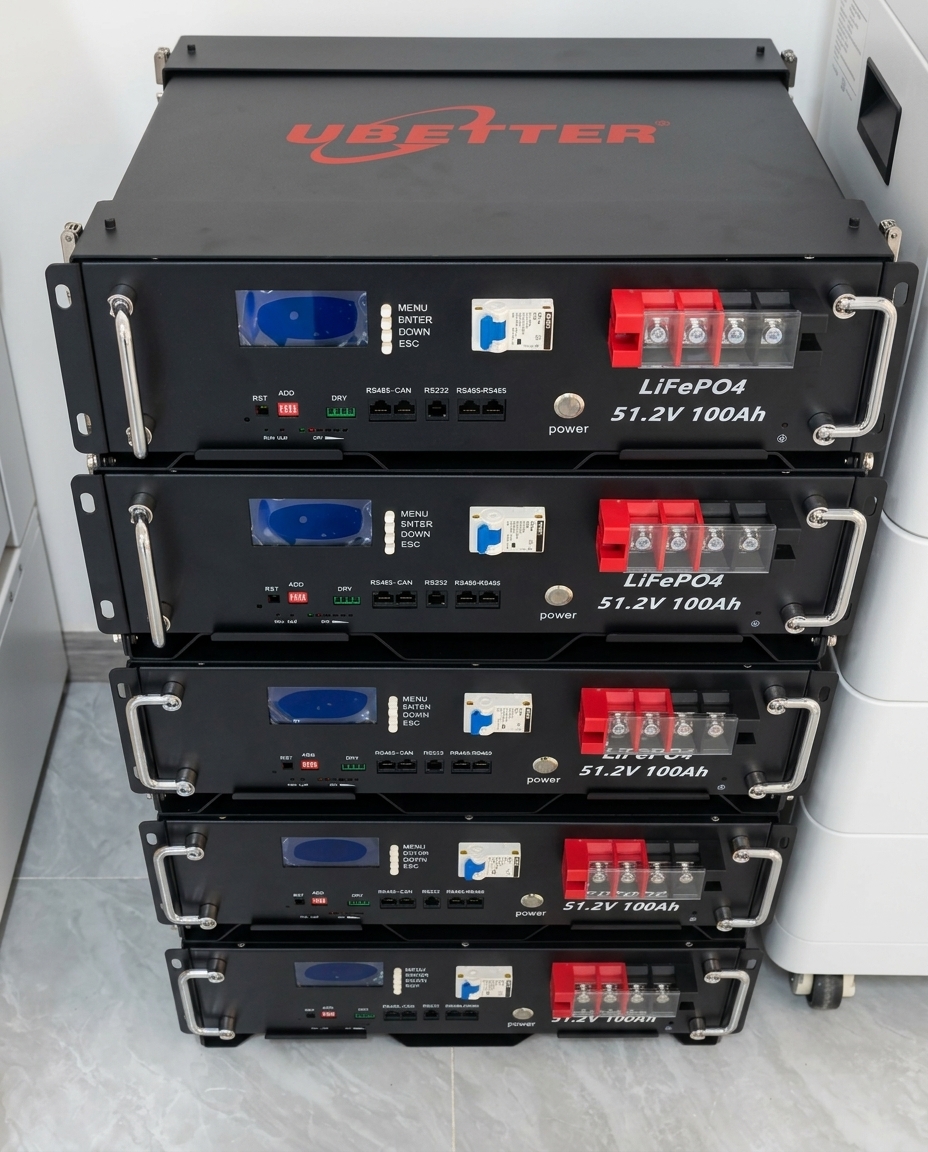

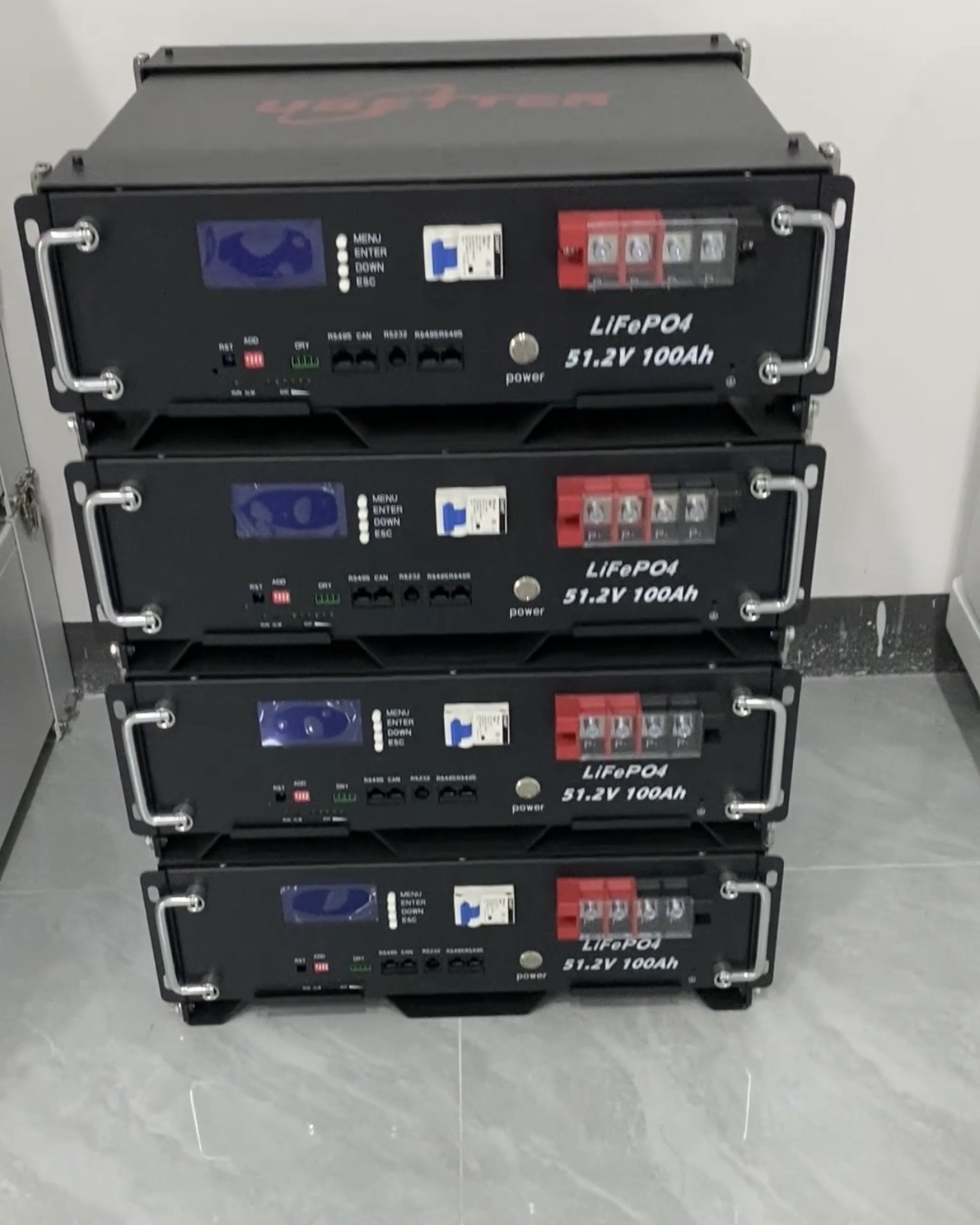

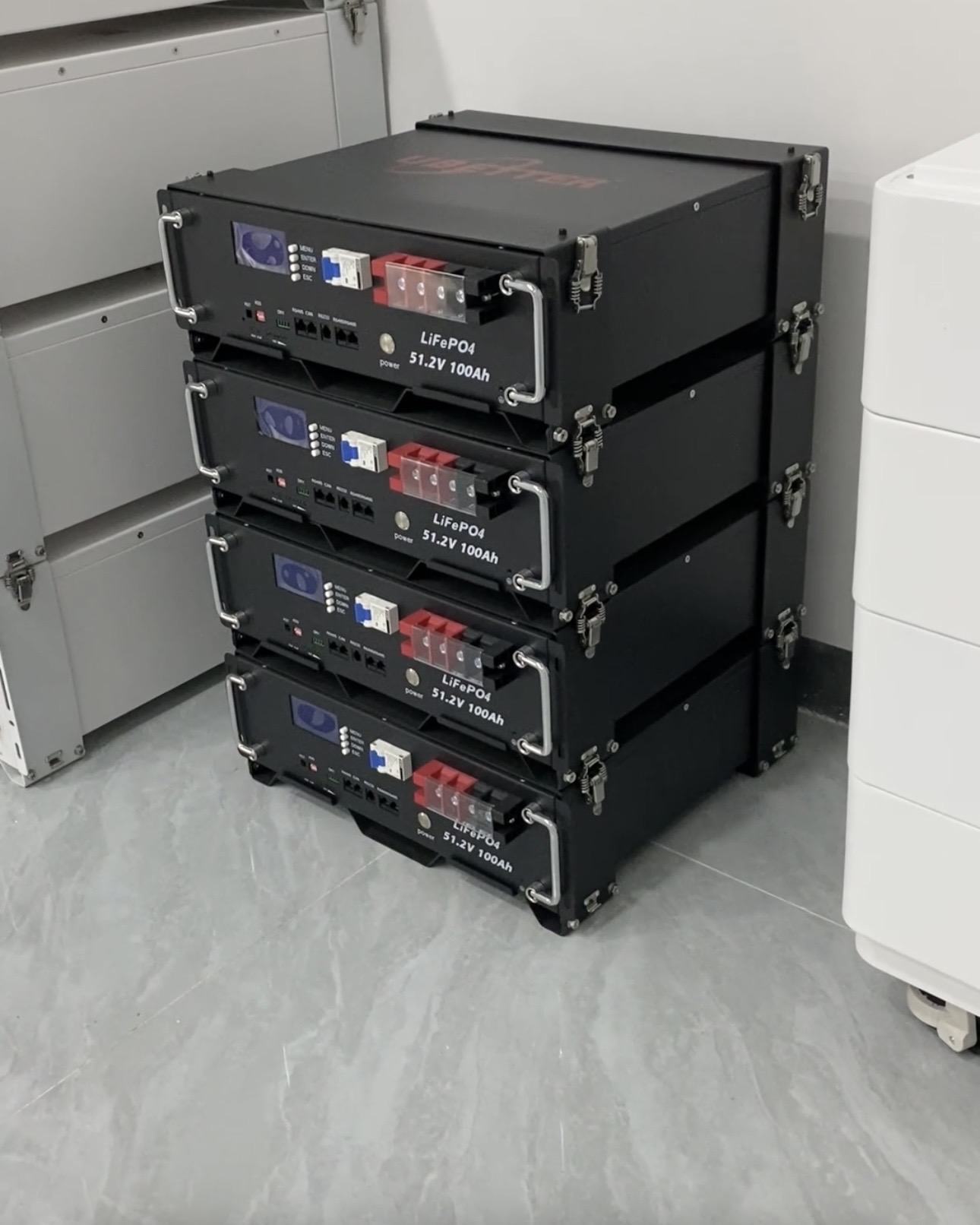

Возможность построения башни из 15 аккумуляторов

Одним из главных преимуществ серии является модульная архитектура.

Аккумуляторы могут соединяться между собой без применения серверного шкафа, образуя единую башню хранения энергии.

Максимальная конфигурация:

• количество модулей — 15;
• общая энергия — 76,8 кВт·ч;
• общая ёмкость — 3000 А·ч.

Это позволяет постепенно расширять систему без замены уже установленного оборудования.

Интеллектуальная система BMS

Встроенная система управления аккумулятором контролирует:

• напряжение элементов;
• температуру;
• заряд;
• разряд;
• балансировку ячеек;
• ток;
• защиту от короткого замыкания;
• защиту от перегрузки;
• защиту от перезаряда;
• защиту от глубокого разряда.

BMS автоматически отключает аккумулятор при возникновении аварийной ситуации.

Интерфейсы связи RS485, RS232 и CAN

UBT-D05-U02 поддерживает сразу несколько протоколов связи:

• RS485 — обмен данными с инвертором;
• RS232 — диагностика и настройка;
• CAN — высокоскоростная передача данных.

Поддержка трёх интерфейсов обеспечивает совместимость с большим количеством гибридных инверторов и систем мониторинга.

Более 6000 циклов

Производителем заявлен ресурс:

более 6000 циклов при глубине разряда 80% DOD и температуре 25 °C.

Даже при ежедневном цикле заряд-разряд срок эксплуатации может составлять более десяти лет.

Рабочая температура

Зарядка:

от 0 до +55 °C

Разряд:

от −10 до +55 °C

Аккумулятор рассчитан на эксплуатацию как в жилых помещениях, так и в технических помещениях с широким диапазоном температур.

Технические характеристики UBT-D05-U02

Параметр	Значение
Номинальное напряжение	25,6 В
Номинальная ёмкость	200 А·ч
Энергия	5120 Вт·ч (5,12 кВт·ч)
Размеры	420 × 482 × 133 мм
Масса	50 кг
Напряжение отключения разряда	20 В
Напряжение окончания заряда	29,2 В
Конфигурация элементов	8S2P
Интерфейсы связи	RS485 / RS232 / CAN
Максимальный ток заряда/разряда	100 А
Рабочая температура заряда	0…+55 °C
Рабочая температура разряда	−10…+55 °C
Ресурс	более 6000 циклов
Срок службы	более 10 лет
Сертификация	CE / UN38.3 / MSDS

Области применения

UBT-D05-U02 используется в:

• домашних солнечных электростанциях;
• автономных системах электроснабжения;
• системах резервного питания;
• телекоммуникационных узлах;
• центрах обработки данных;
• серверных помещениях;
• коммерческих объектах;
• системах бесперебойного питания (UPS);
• гостиницах;
• офисах;
• магазинах;
• производственных предприятиях.

Модель особенно хорошо подходит для объектов, использующих оборудование с рабочим напряжением 24 В.

Как и UBT-D05-U01 обе модели имеют одинаковый запас энергии — 5,12 кВт·ч, но отличаются напряжением, ёмкостью и внутренней конфигурацией.

Характеристика	UBT-D05-U01	UBT-D05-U02
Номинальное напряжение	51,2 В	25,6 В
Ёмкость	100 А·ч	200 А·ч
Запас энергии	5,12 кВт·ч	5,12 кВт·ч
Конфигурация ячеек	16S1P	8S2P
Напряжение окончания заряда	58,4 В	29,2 В
Напряжение отключения разряда	40 В	20 В
Размеры	420 × 482 × 133 мм	420 × 482 × 133 мм
Масса	50 кг	50 кг



В чём главное отличие от UBT-D05-U01 ?

UBT-D05-U01 (51,2 В 100 А·ч) предназначен для систем 48 В:

• гибридные инверторы;
• солнечные электростанции;
• резервное питание дома;
• коммерческие объекты.

UBT-D05-U02 (25,6 В 200 А·ч) предназначен для систем 24 В:

• небольшие автономные станции;
• кемперы;
• катера;
• дачи;
• системы резервного питания малой мощности.

Почему энергия одинаковая?

Энергия рассчитывается по формуле:

• 51,2 В × 100 А·ч = 5120 Вт·ч;
• 25,6 В × 200 А·ч = 5120 Вт·ч.

То есть один аккумулятор даёт большее напряжение, а второй — большую ёмкость, но итоговый запас энергии у них одинаковый: 5,12 кВт·ч.

Для домашних солнечных электростанций наши эксперты советуют сделать  основной упор именно на UBT-D05-U01 (51,2 В 100 А·ч), потому что большинство современных гибридных инверторов рассчитаны именно на 48-вольтовую систему.
