Модульная гибридная система хранения энергии UBETTER «5-module» (20 кВт•ч / 6–12 кВт)

UBETTER 5-module — это модульная гибридная система хранения энергии серии Stacked All-in-One, в которой объединены литий-железо-фосфатная аккумуляторная батарея (LiFePO₄), гибридный инвертор, MPPT-контроллер солнечных панелей, интеллектуальная система управления аккумуляторными модулями (BMS) и система управления энергопотреблением (EMS).

Все основные компоненты размещены в единой вертикальной конструкции, полностью подготовленной к эксплуатации сразу после установки. Главная особенность данной серии заключается в модульном принципе построения. Пользователь получает возможность постепенно увеличивать запас энергии, добавляя аккумуляторные модули без полной замены оборудования. Это делает систему особенно привлекательной для объектов, где предполагается постепенное увеличение энергопотребления или развитие солнечной электростанции.

Конфигурация 5-module состоит из пяти аккумуляторных модулей и обеспечивает общий запас энергии 20 кВт•ч. В зависимости от требований заказчика система может комплектоваться встроенным гибридным инвертором мощностью 6 кВт либо 12 кВт. Аккумуляторная часть остаётся одинаковой, а выбор мощности инвертора позволяет адаптировать систему под различные категории потребителей. Такое оборудование подходит для:

частных домов большой площади;

современных коттеджей;

гостиниц и гостевых домов;

офисов;

магазинов;

медицинских центров;

салонов красоты;

объектов с автономным электроснабжением;

солнечных электростанций с накоплением энергии.

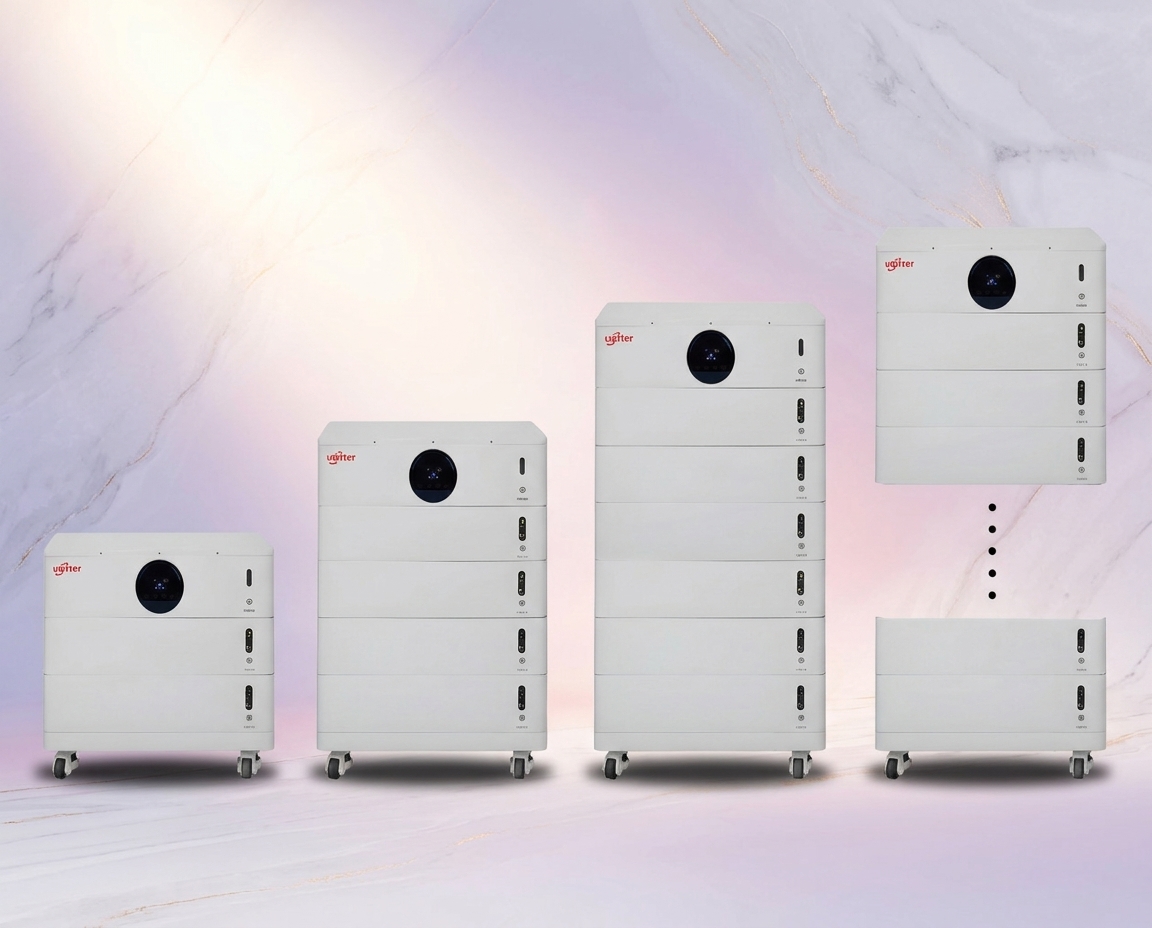

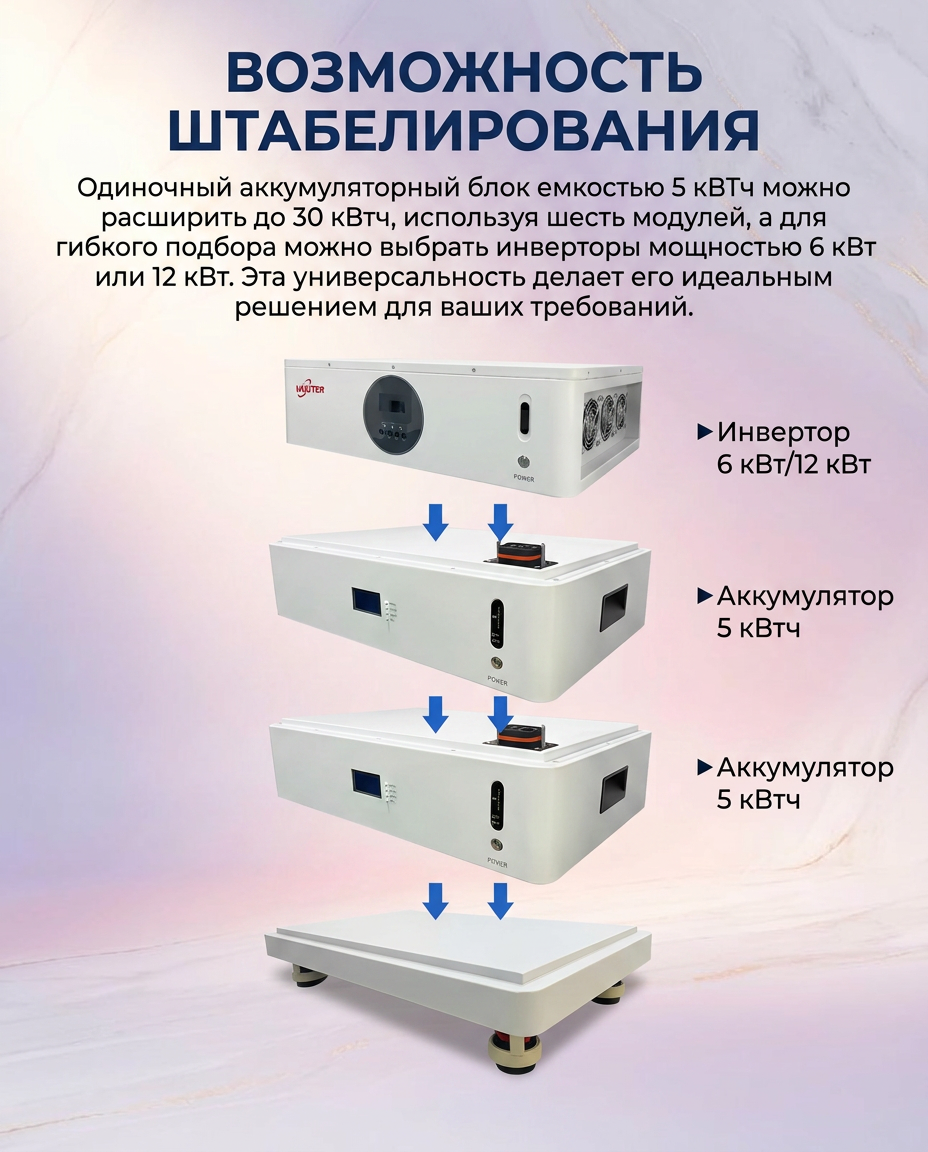

Модульная архитектура Серия Stacked All-in-One построена по принципу вертикального соединения аккумуляторных модулей. Каждый модуль представляет собой самостоятельную аккумуляторную секцию, устанавливаемую поверх предыдущей. Подобная конструкция обеспечивает:

простое увеличение ёмкости системы;

удобную транспортировку;

быстрое обслуживание;

замену отдельных модулей при необходимости;

компактное размещение оборудования на минимальной площади. Именно модульная архитектура отличает данную серию от традиционных моноблочных систем хранения энергии и позволяет использовать оборудование в течение многих лет, постепенно увеличивая его возможности без полной замены.

Аккумуляторная батарея

В системе используются современные литий-железо-фосфатные аккумуляторы (LiFePO₄). Данная технология обладает рядом преимуществ:

высокой химической стабильностью;

устойчивостью к перегреву;

высокой пожаробезопасностью;

большим ресурсом циклов заряда и разряда;

стабильной работой при ежедневной эксплуатации;

отсутствием эффекта памяти.

Общий запас накопленной энергии составляет: 20 кВт•ч По сравнению с конфигурацией 4-module запас энергии увеличен ещё на 5 кВт•ч, а по сравнению с базовой системой 3-module — уже в два раза. Такой объём накопленной энергии позволяет значительно увеличить продолжительность автономной работы оборудования либо максимально эффективно использовать электроэнергию, вырабатываемую солнечными панелями.

Встроенный гибридный инвертор

Конфигурация 5-module может поставляться с одним из двух вариантов встроенного гибридного инвертора: 6 кВт; 12 кВт. Инвертор выполняет сразу несколько функций:

преобразует постоянный ток аккумуляторов в переменный;

заряжает аккумуляторную батарею от городской электросети;

принимает энергию от солнечных панелей;

автоматически распределяет потоки энергии между всеми источниками;

обеспечивает бесперебойное питание подключённых потребителей.

Интеграция всех компонентов производителем исключает необходимость подбора совместимого оборудования и значительно сокращает время ввода системы в эксплуатацию.

Работа с бытовой электросетью

Инвертор рассчитан на работу от однофазной сети переменного тока.

Параметры входной сети:

номинальное напряжение — 220–230 В AC;

рабочий диапазон входного напряжения — 90–280 В AC (±2%);

диапазон рабочей частоты: 47–55 Гц (для сетей 50 Гц);

57–65 Гц (для сетей 60 Гц).

Максимальный КПД преобразования достигает 95%.

Максимальный ток байпасного режима составляет:50 А — для исполнения с инвертором 6 кВт; 90 А — для исполнения с инвертором 12 кВт. Режим байпаса позволяет при необходимости подавать питание непосредственно от городской электросети, минуя аккумуляторную батарею.

Автономная работа

При исчезновении напряжения во внешней сети система автоматически переходит на питание от аккумуляторной батареи. Инвертор формирует чистую синусоидальную форму напряжения (Pure Sine Wave), благодаря чему оборудование может безопасно использоваться с чувствительной электротехникой. Система подходит для питания:

газовых котлов;

насосного оборудования;

холодильников;

кондиционеров;

серверных;

компьютеров;

медицинского оборудования;

современной бытовой техники;

профессионального оборудования.

В зависимости от выбранной комплектации номинальная мощность встроенного инвертора составляет: 6 кВт; 12 кВт.

Выходное напряжение: 220 / 230 / 240 В AC (±5%)

Выходная частота: 50 Гц ±0,3 Гц / 60 Гц ±0,3 Гц

КПД преобразования энергии превышает 92%.

Работа с солнечными панелями

Система оснащена встроенным MPPT-контроллером заряда солнечных батарей.

Характеристики солнечного входа:

максимальное напряжение фотоэлектрического массива — 500 В DC;

рабочий диапазон MPPT — 80–450 В DC;

максимальный входной ток солнечных панелей — 27 А.

Широкий диапазон рабочего напряжения позволяет использовать современные высоковольтные солнечные панели без установки дополнительных внешних контроллеров.

Интеллектуальное управление системой

В состав оборудования входят:

BMS (Battery Management System) — система управления аккумуляторными модулями;

EMS (Energy Management System) — система интеллектуального управления энергией. Они контролируют состояние аккумуляторов, процессы заряда и разряда, распределение энергии между сетью, солнечными панелями и нагрузкой, а также обеспечивают защиту оборудования.

Согласно каталогу производителя система поддерживает коммуникационные интерфейсы: RS485; RS232; CAN.

Для контроля работы оборудования предусмотрен встроенный LED-дисплей, отображающий основные параметры системы в режиме реального времени.

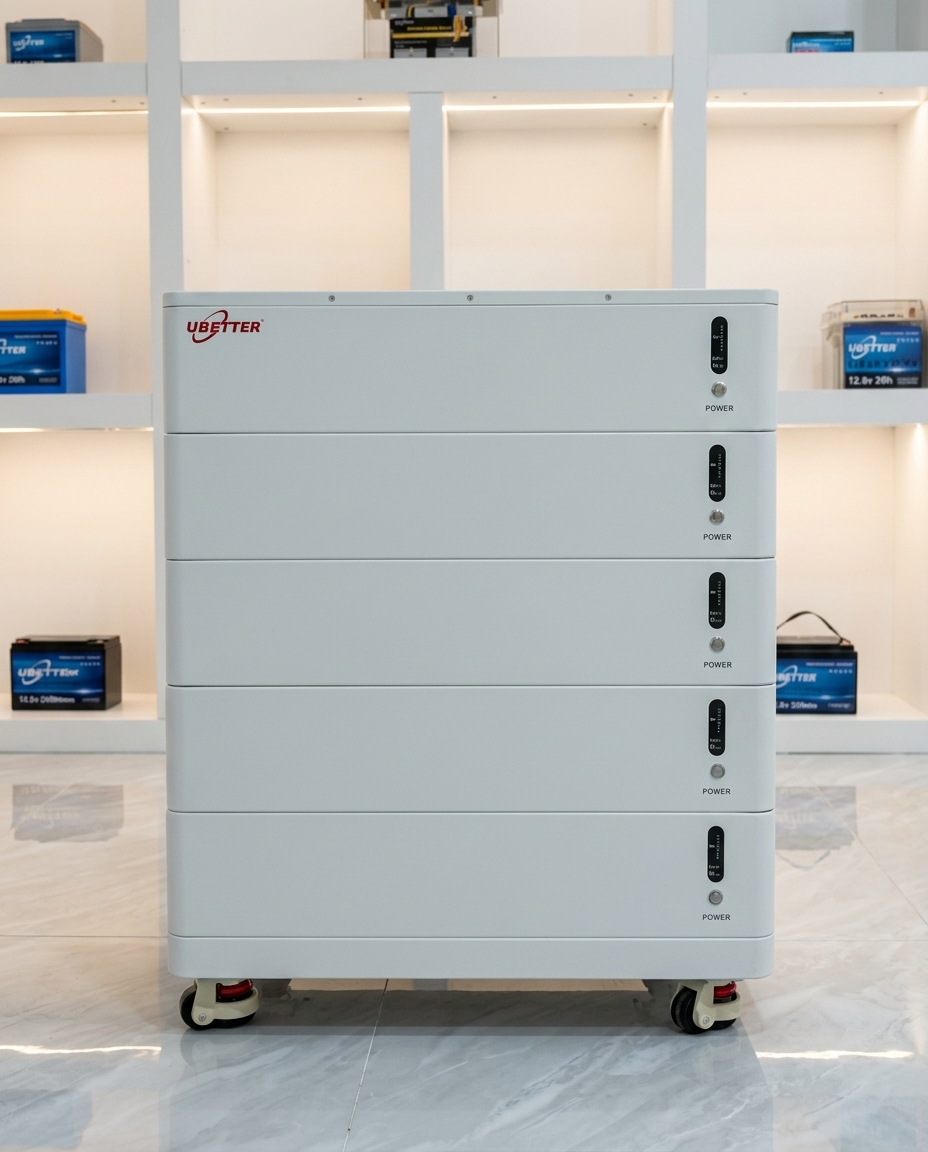

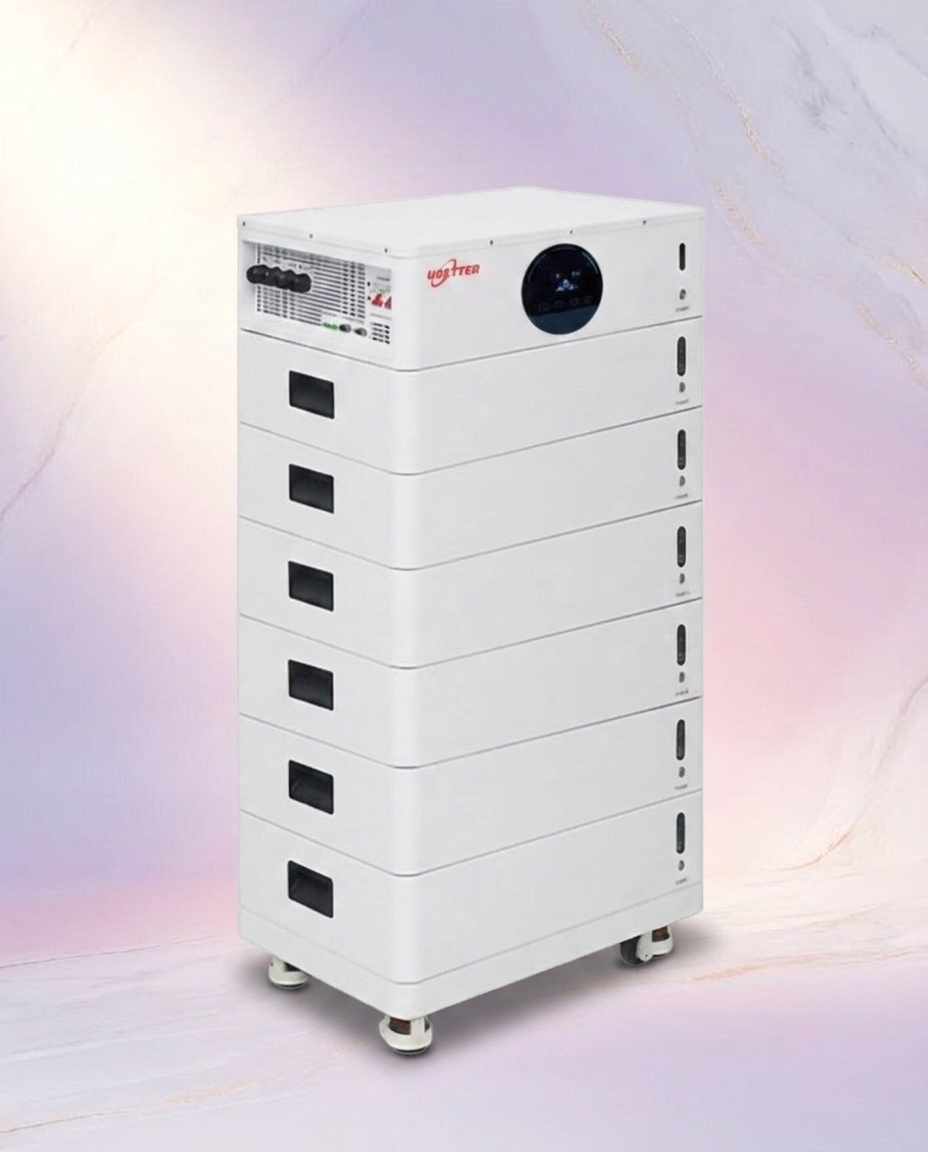

Конструкция Система выполнена в виде вертикальной модульной башни.

Габаритные размеры: 735 × 425 × 890 мм

Масса: 190 кг

Несмотря на увеличенную ёмкость аккумуляторов, оборудование сохраняет компактную площадь установки, а роликовые опоры облегчают его перемещение при монтаже и обслуживании.

Технические характеристики

Модель: 5-module

Тип системы: модульная гибридная система хранения энергии (Stacked All-in-One)

Тип аккумулятора: литий-железо-фосфатный (LiFePO₄)

Количество аккумуляторных модулей: 5 Запас энергии: 20 кВт•ч

Варианты мощности встроенного инвертора: 6 кВт / 12 кВт

Параметры встроенного инвертора

Номинальное входное напряжение: 220–230 В AC

Диапазон входного напряжения: 90–280 В AC (±2%)

Диапазон входной частоты: 47–55 Гц (50 Гц) 57–65 Гц (60 Гц)

Максимальный КПД: >95%

Максимальный ток байпаса: 50 А / 90 А (в зависимости от версии инвертора)

Тип выходного сигнала: чистая синусоида (Pure Sine Wave)

Номинальная выходная мощность: 6 кВт или 12 кВт

Выходное напряжение: 220/230/240 В AC (±5%)

Выходная частота: 50 ±0,3 Гц / 60 ±0,3 Гц

КПД преобразования: >92%

Параметры солнечного входа

Максимальное напряжение PV: 500 В DC

Рабочий диапазон MPPT: 80–450 В DC

Максимальный входной ток солнечных панелей: 27 А

Коммуникационные интерфейсы

Поддерживаемые протоколы: RS485, RS232, CAN

Общие характеристики

Габаритные размеры (В×Ш×Г): 735 × 425 × 890 мм

Масса: 190 кг

UBETTER «5-module» представляет собой оптимальный вариант для объектов с повышенным энергопотреблением. По сравнению с конфигурацией 4-module запас энергии увеличен с 15 до 20 кВт•ч, а модульная архитектура позволяет в дальнейшем без замены оборудования расширить систему до конфигураций 6-module или 7-module.Благодаря сочетанию увеличенной аккумуляторной ёмкости и возможности выбора встроенного гибридного инвертора мощностью 6 кВт или 12 кВт, система одинаково хорошо подходит как для резервного электроснабжения, так и для полноценной работы совместно с солнечной электростанцией.
